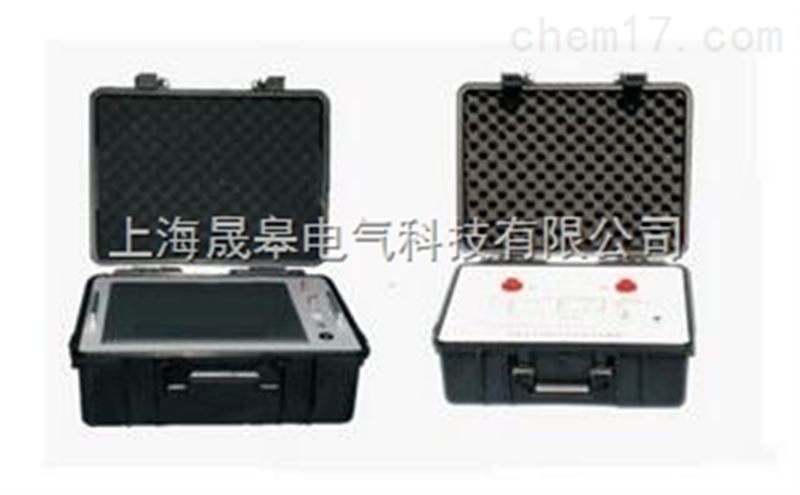

ST-2000多次脉冲电缆故障测试仪

产品简介:
上海晟皋电气科技有限公司,您身边的高压测试!生产ST-2000多次脉冲电缆故障测试仪,主要为电力系统的发电、供电、用电部门,科研机构与电力设备相关的生产企业,提供的高压试验设备和检测仪器仪表,咨询!

更新时间:2016-03-23

浏览次数:521

生产地址:上海市

  • 在线留言
产品介绍
品牌SHENGHAO/晟皋

ST-2000多次脉冲电缆故障测试仪

一、仪器功能与特点:

1、适用于测量各种不同截面、不同介质的各种电力电缆、高频同轴电缆,市话电缆及两根以上均匀铺设的地埋电线等电缆的高低阻、短路、开路及高阻泄漏和高阻闪络性故障。
2、在低压脉冲状态下,可自动完成故障距离的计算。
3、可测35KV以下等级所有电缆的高、低阻故障,适应面广。
4、采用了的“多脉冲法”测试技术,同时还具有传统的冲击高压闪络法和低压脉冲法。
5、多次脉冲模式时,任何高阻故障均呈现zui简单的类似于低压脉冲短路故障特征的波形,极易判读。
6、ST-2000多次脉冲电缆故障测试仪具有方便的全中文菜单以及清晰屏幕触摸键操作。
7、检测故障成功率、测试精度及测试方便程度优于国内其他检测设备。
8、超大液晶屏作为显示终端,仪器具有强大的数据处理能力和友好的显示界面。
9、具有极安全的采样高压保护措施。测试仪器在冲击高压环境中不会死机和损坏。
10、具有屏幕拷贝功能,用于波形打印。
11、按键定义简单明了,操作简单,可靠性高,测量方法简单快速。
12、内置电源,可在无电源环境测试电缆的开路及低阻短路故障。
13、具有USB接口,可用移动硬盘进行数据拷贝。
14、具有通用的网络接口,可直接通过网络进行数据远程传输。

二、主要性能指标:

1、测试方法:多脉冲法;冲击高压电流取样法;低压脉冲法。
2、冲击高压:低于45KV。
3、数据采样速率: 120MHz、90MHz、60MHz、30MHz。
4、测试距离:>20Km。
5、读数分辨率:<0.1m。
6、系统测试精度小于20cm。
7、测试脉冲幅度:约400VP-P。
8、多脉冲发送及故障反射信号的自动显示,使得故障特征波形的表示极为简单。所有的高阻故障波形仅有一种,即类似低压脉冲法的短路故障波形。
9、具有测试波形储存功能:能将现场测试到的波形按规定顺序方便地储存于仪器内,供随时调用观察。可以储存大量的现场测试波形。
10、能将仪器在不同的工作状态下测得的故障电缆波形同时显示在屏幕上进行同屏对比和叠加对比。使得故障距离的判断更加准确。
11、内置电源:充满电后可连续工作3小时,亦可外接交流电源工作。
12、工作条件: 温度-10℃~+45℃,相对湿度 <90%,大气压力750±30mmHg
