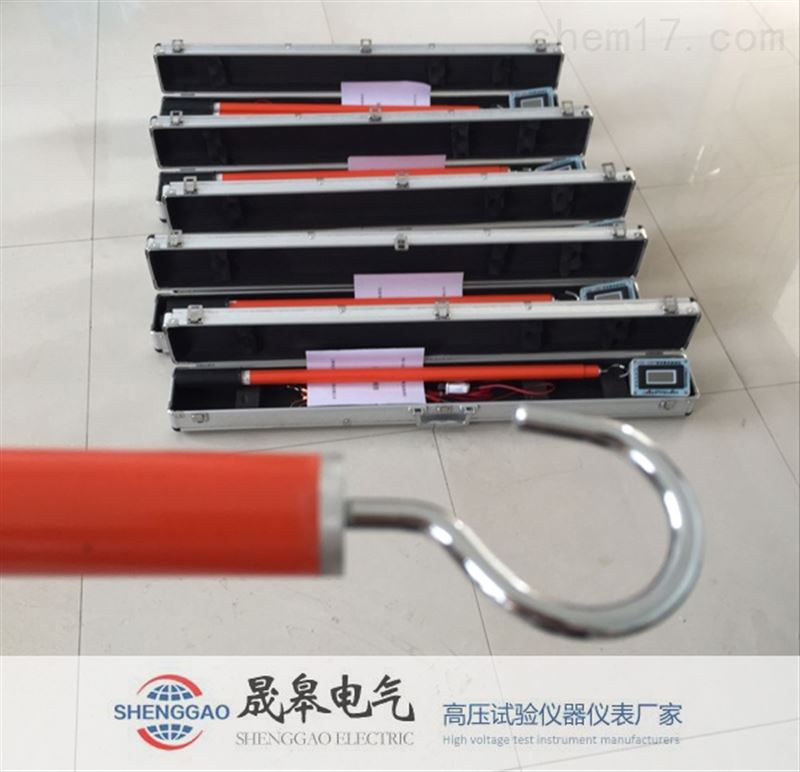

FRD-10KV语音核相器
上海晟皋电气科技有限公司,您身边的高压测试!生产FRD-10KV语音核相器,主要为电力系统的发电、供电、用电部门,科研机构与电力设备相关的生产企业,提供的高压试验设备和检测仪器仪表,欢迎您的咨询选购!
更新时间:2018-07-19
浏览次数:1368
生产地址:上海市
- 上一个:NRPD直流标准分压器
- 下一个:TAG-9000智能无线高压核相仪
品牌 | SHENGHAO/晟皋 | 产地类别 | 国产 |
---|
一、产品概述:
FRD-10KV语音核相器应用于电力线路、变电所的相位校验和相序校验,具有核相、测相序、验电等功能。具备很强的抗干扰性,符合( EMC )标准要求,适应各种电磁场干扰场合。其基本原理是:采集头获取被测高电压相位信号,经过处理后直接发射出去,由核相仪主机接收并进行相位比较与结果定性。
二、产品特性
1、在核相时,不论相位是否相同,都有语言和灯光提示。
2、可用“220V或380V”低电压检验核相仪表是否正常。
3、相位校验仪表内部设有自动电源开关,使用时电源自动打开,不用时电源自动关闭,方便、省电。
产品性能指标及参数:
表一、材质特性:
项 目 | 单 位 | 指 标 |
马丁氏耐热性(纵向)不低于 | ℃ | 200 |
抗冲击(纵向)不低于 | mpa/cm | 147 |
抗弯度(纵向)不低于 | mpa | 343 |
表面电阻系数(水浸后)不低于 | Ω | 10×1011 |
体积电阻系数(常态)不低于 | Ω/cm | 10×1031 |
表二、冲击耐受电压试验:
绝缘部件额定电压 | 冲击承受电压 | 极间距离 |
10 | 100 | 0.4 |
35 | 150 | 0.6 |
110 | 250 | 1.0 |
220 | 450 | 1.8 |
330 | 900 | 2.8 |
500 | 1175 | 3.7 |
表三、绝缘管的长:
额定电压(KV) | 衰减部件 | 有效长度(M) | 握手长度(M) | 全长(M) | |
长度(M) | 阻值(MΩ) | ||||
6-10 | 0.55-0.7 | 36-50 | 0.8 | 0.8 | 1.6 |
35 | 0.9-0.7 | 100-150 | 0.9 | 0.6 | 2.6 |
110 | 1.0-1.2 | 250-300 | 1.3 | 0.6 | 2.9 |
220 | 1.0-1.2 | 400-450 | 2.1 | 0.7 | 3.8 |
表四、辨别相位“仪器”信号的反应:
辨信信号 | 类 别 | ||
高科技类型 | |||
表计 | 语言 | 灯 | |
不同相位有 | 指示相应电压或数字显示相应电压 | 发出音响或发出语言;相位不对,请换相操作 | 亮 |
同相位无三反应 | 无指示 | 无语音 | 无亮 |
上海晟皋电气科技有限公司,您身边的高压测试!生产各种高压无线核相仪,主要为电力系统的发电、供电、用电部门,科研机构与电力设备相关的生产企业,提供的高压试验设备和检测仪器仪表,*,价格公道,质量有保障,咨询!我公司将竭诚为您提供更放心、更的产品咨询与技术服务,及时提供工程预约及产品使用疑难解答。
