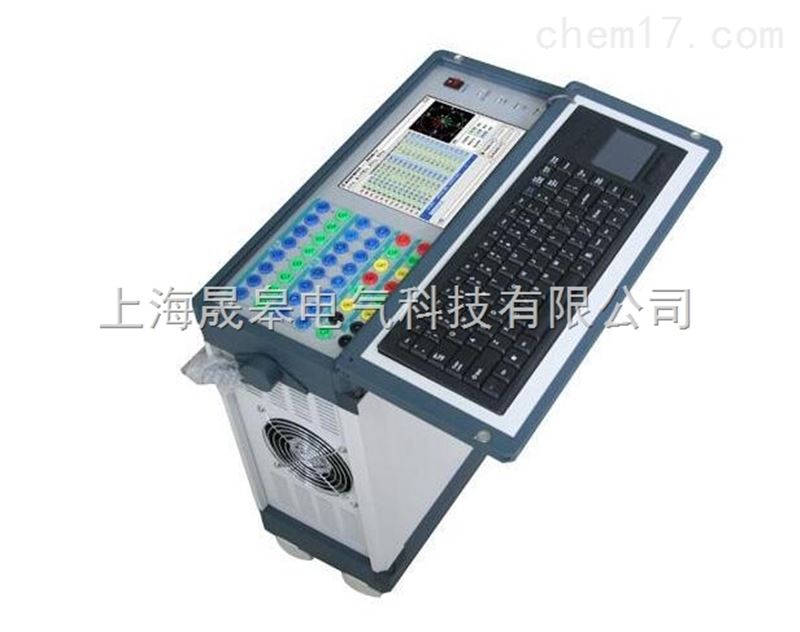

ZCJB-1200微机继电保护测试仪
> 产品概述
ZCJB-1200微机继电保护测试仪是保证电力系统安全可靠运行的一种重要测试工具。随着现代电力系统规模的不断扩大,对电力系统运行和管理的可靠性、高效性要求的不断提高,继电保护人员的测试工作变得更加频繁和复杂。在计算机技术、微电子技术、电力电子技术飞速发展的今天,应用技术成果不断推出新型高性能继电保护测试仪是技术进步的必然趋势,也是时代赋予我们的责任。
ZCJB系列微机继电保护测试仪是在参照中华人民共和国电力行业标准《继电保护微机型试验装置技术条件》(DL/T624-1997)的基础上,广泛听取用户意见,总结目前国内同类产品优缺点,充分使用现代的微电子技术和器件实现的一种新型小型化微机继电保护测试仪。它采用可单机立运行,亦可联接其它电脑运行的结构,主机内置高性能工控机和高速数字信号处理器,真16 位DAC 模块、新型模块式高保真大功率功放,自带TFT 真彩色LCD 显示器和嵌入式微机键盘。既可以单机立操作,也可以连接笔记本电脑操作。操作功能强大,体积小,精度高。既具有大型测试仪*的性能、的功能,又具有小型测试仪小巧灵活、操作简便、可靠性高等优点,性能价格比高。是继保工作者得心应手的好工具。
> 产品特点
1. 经典的Windows XP 操作界面,人机界面友好,操作简便快捷,为了方便用户使用,定义了大量键盘快捷 键,使得操作“一键到位”;
2. 高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT 液晶显示屏,可以提供丰富直观的信 息,包括设备当前的工作状态、下一步工作提示及各种帮助信息等;
3. 配备有超薄型工业键盘和光电鼠标,可以象操作普通PC 机一样通过键盘或鼠标完成各种操作;
4. 配备有外接USB接口,可以方便地进行数据存取和软件维护;
5. 无需外接其它设备即可完成所有项目测试,自动显示、记录测试数据,完成矢量图和特性曲线的描绘;
6. 采用高性能D/A 转换器,产生的波形精度高、线性好,并且具备良好的瞬态响应和幅频特性。在整个测量 范围内都能保证波形精度等指标要求;
7. 采用*的算法,产生的波形精确,*不同于曲线拟和的波形产生方法,保证信号为纯正的正弦波;
8. 可直接输出交流电压、交流电流、直流电压、直流电流,可变幅值、相位、频率, 2 ~ 20 次谐波;
9. 功率放大部分采用新型大功率高保真线性功放电路,输出功率大、纹波干扰小,每相电压可输出120V、电 流可输出30A。在输出电流达到30A 时,输出功 率可达250VA/相以上,波形仍能保证不失真、不削峰;
10. 具有16 个开入量输入和8 对空接点开出量输出接口。开入量输入接口能自动适应无源(空接点)、有 源,并能自动适应有源输入的极性,在输入电压±250V 范围内能正常工作;
11. 提供各种自动测试软件模块和GPS同步触发试验(选配)等;
12. GPS 同步触发误差小于50μS;
13. 可以完成各种复杂的校验工作,能方便地测试及扫描各种保护定值,进行故障回放。可以实时存储测试 数据,显示矢量图,打印报表等;
14. 采用精心设计的机箱结构,体积小,散热良好,重量轻,易携带,流动试验方便;
15. 仪器具有自我保护功能,采用合理设计的散热结构,并具有可靠的多种保护措施及电源软启动,和 一定的故障自诊断及闭锁功能。
> 技术指标
1. 交流电流源
六相共用中性点的电流源,电流上升下降时间 <100μs
zui大输出功率:300VA/相
输出准确度:
0.1A~1A准确度 ±5mA
1A~10A准确度 ±0.2%
10A~30A准确度 ±0.2%
分辨力:
0.1A~10A分辨力 1mA
10A~30A分辨力 5mA
单相连续输出时间:
0.1A~10A输出时间 *
10A~20A输出时间 ≥60秒
20A~30A输出时间 ≥15秒
2. 交流电压源
六相共用中性点的电压源,电流上升下降时间 <100μs
zui大输出功率:≥75VA/相
输出准确度:
1V~5V准确度 ±10mV
5V~125V准确度 ±0.2%
分辨力:
1V~5V分辨力 1mV
5V~125V分辨力 5mV
3. 直流电流源
单相输出范围:-10A~+10A或0~20A
zui大输出功率:200VA/相
输出准确度:
±0.1A~±2A准确度 ±10mA
±2A~±10A准确度 ±0.5%
分辨力:5mA
4. 直流电压源
直流电压输出范围:-150V~+150V或0~300V
zui大输出功率:≥100VA
输出准确度:
±1V~±5V准确度 ±20mV
±5V~±150V准确度 ±0.5%
分辨力:
±1V~±5V分辨力 5mV
±5V~±150V分辨力 10mV
5. 交流电压、电流源角度
相角范围:0°~ 360°
准确度:±0.3°
分辨力:0.1°
6.交流电压、电流源频率
频率范围:10~1500Hz
输出准确度:
10Hz~65Hz ±0.001Hz
65Hz~1500Hz ±0.02Hz
分辨力:0.001 Hz
能叠加2~20次任意幅值的谐波及直流
7.计时精度
1ms~1S ±10ms
1S~999999S ±0.2%
8.开入量
8路立开关接点输入,自动识别有源接点的极性
兼容空接点与15V~250V有源接点
9.开出量
4对可编程开关空接点输出
接点容量:250VDC,0.5A 或 250VAC,0.5A
10.同步性
电压电流同步性 ≤50μS
11.供电电源
交流输入电压
额定值:220V ± 10%
基准值:220V ± 2%
交流供电频率:
额定值:50Hz ± 10%
基准值:50Hz ± 2%
12.使用环境条件
环境温度:-10℃~+40℃
相对湿度:≤90%
大气压强:80~110kPa
