ST-500E电缆故障测试仪

产品简介:
上海晟皋电气科技有限公司,您身边的高压测试!生产ST-500E电缆故障测试仪,主要为电力系统的发电、供电、用电部门,科研机构与电力设备相关的生产企业,提供的高压试验设备和检测仪器仪表,咨询!

更新时间:2016-03-23

浏览次数:666

生产地址:上海市

  • 在线留言
产品介绍
品牌SHENGHAO/晟皋

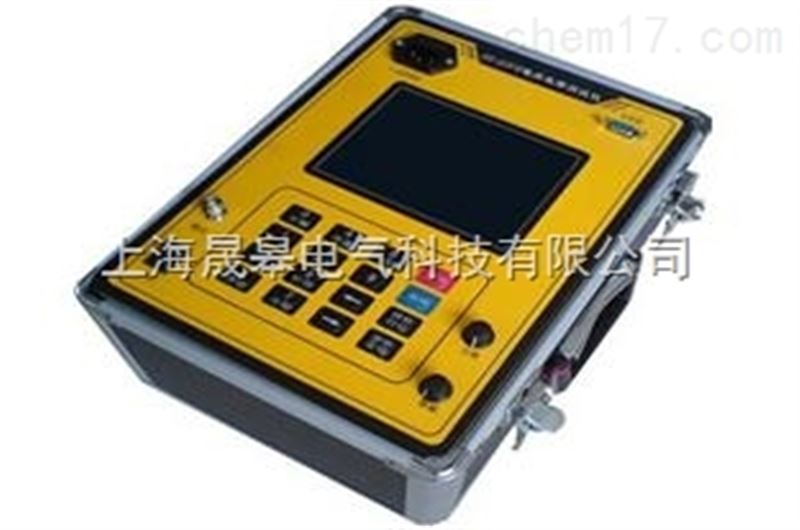

ST-500E电缆故障测试仪

一、电缆测试仪特点

ST-500E电缆故障测试仪是我厂针对油田测井和煤矿电缆专门设计和生产的电缆故障测试仪,全国*,具有灵敏度高,性能稳定等特点。

二、电缆测试仪基本组成

电缆故障测试仪由闪测、定点两部分组成。

电缆闪测仪可在故障电缆的一端测试出距故障点的距离。也可用来测电缆的长度和电波在电缆中传播速度。

路径仪产生调制脉冲信号供寻测电缆走向及地埋深度时用。

三、闪测仪性能指标

1、可测试35KV以下电压等级的各种电力电缆的各类故障。常见的油浸纸电缆、交联聚乙烯电缆、不滴流电缆和聚氯乙烯电缆等四种电缆的电波传播速度已经在仪器中预置。

2、测试距离:双端测试距离﹥20km。

3、单端盲区距离:﹤15米。(是指低压脉冲法。高压法不存在盲区)

4、四种波形采样频率:40MHz、、20MHz、10MHz、5MHz。

5、低压脉冲宽度:0.1μs、0.2μs、0.5μs、2μs。

6、误差:相对误差小于±2%。

7、分辩率:V/2f(米)

V:电波在电缆中的传播速度。

f:实际采样频率。

8、液晶显示器:320×240点阵、6英寸。

9、采用单竖线光游标,在游标定位后再移动游标,可从屏幕上直接显示故障点距测试端距离。

10、备有“系统”。在获得测试波形及有关参数后,如需保存波形及有关参数,可利用仪器中存贮器将测试波形及参数进行贮存,可随机打印作为留档使用。



相关关键字: ST-500E 电缆故障测试仪
