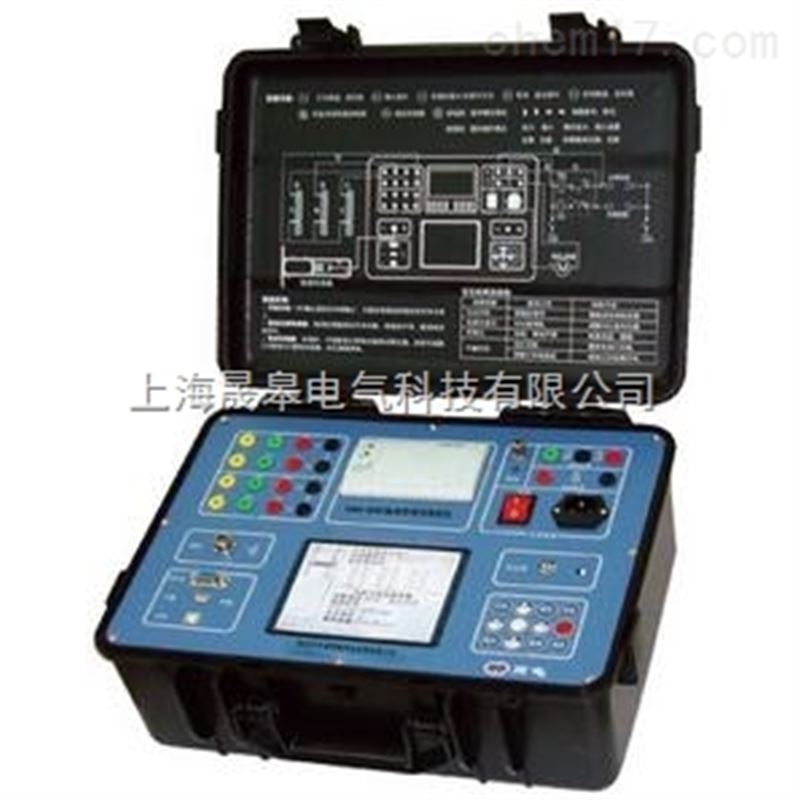

HSKD-08机械动作特性测试仪

HSKD-08机械动作特性测试仪功能特点
测试指标：可测试断路器时间、同期、弹跳时间（次数）行程、速度、操作电压、电流、动作电压、机械操作等各项数据、波形。
抗扰通道：可抵御现场15KV感应电压，标配12路立金属触头时间通道测试功能。
动阻测试：断口模拟电压信号采集，标配6路合闸电阻测试；扩展通道标配10A石墨触头测试器，可测试西门子（如3AQ1EE、3AQEG、3ATEE）石墨触头开关，下位机可测试3路石墨触头开关，上位机6路可测试3路石墨触头开关。
位移通道：1路位移信号采集，适配耐用的精密电阻线性位移、角位移传感器。亦可适配用户传统自配的滑线电阻传感器。
操作电源：内置隔离型数字可调直流电源，带短路保护功能，可按额定电压比率调整，指令各项分、合、重合闸操作及人工、自动模式动作电压试验和机械寿命试验。
同步触发：可设置响应电压、电流、传感器、断口变化多种同步触发方式。满足不同状态下的测试要求。
HSKD-08机械动作特性测试仪操作界面：下位机选用5.7″黑白大屏幕触摸屏，上位机8″彩色液晶屏或CRT显示器，汉字化菜单，可完成相关参数的保存、调用、新建、删除、设置、测试、分析等操作。
字符输入：下位机内置简便的常用字母、数字、符号字符输入键盘。可随时更新、命名开关型号、速度定义及文件名称，上位机可净享WINGDOWS支持汉字输入。
定义编辑：通用速度定义模板，可设置、编辑修改、删除、保存各类开关型号、速度定义，形成用户自己的开关定义库。
录波功能：12路普通金属触头通断、6路合阻触头、3（6）路石墨触头、线圈电压、电流；行程、速度时间波形。
宽幅打印：下位机内置110mm宽幅高速热敏打印机，上位机内置58mm高速热敏打印机，或安装其他打印机，顶置面板安装、读取直观。数据表单打印美观、波形记录清晰。
数据通讯：可采用USB或RS232通讯，配置PC机上位操作软件，可直接使用电脑控制试验并采集更多数据。并在PC上完成更多样化的分析计算。

技术指标
使用环境：环境温度：-10℃～50℃；
相对湿度：＜80%
工作电源：电压：AC220V±10%；
频率：50Hz±5%
精度：0.1%+0.1ms
分辨率：0.1ms
