XW-ZF直流高压发生器

一、产品特点
1、与同类产品相比，XW-ZF直流高压发生器体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用。
2、采用技术、工艺制造，*应用的PWM中频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件和电压大反馈，从而使输出高压稳定度更高，波纹系数更小。
3、仪器主要部件均选用美、德、日等国进口技术的元器件，经久耐用，不怕连续对地直接短路放电。
4、XW-ZF直流高压发生器精度高、测量准确。电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。仪器具有高、低压端测量泄漏电流， 高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
5、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高。
6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、*断线保护等各种保护功能。自动保护电路功能强，保护可靠，使操作安全，各种技术指标均优于行业标准。
7、增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。轻轻一按无须计算。本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就按下0.75UDC--1mA的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将调压电位器回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。再做其它的试验。
8、方便的过电压整定设置功能，采用了数字拨盘开关，能将整定电压值直观显示，使你操作更随意，显示数值单位为kV。
9、倍压筒采用美国技术研制生产，中频变压器经有关特殊设计、体积小，容量大，过载能力强，便于现场作业试验。
10-1、底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。
10-2、控制箱上盖可作为防风底座，可与倍压筒接插，增强倍压筒的稳定性。

二、规格及主要技术性能

        规格
技术参数 40/4 60/2 60/5 120/2 120/3 120/5 200/2 200/3 200/5 300/2 300/5
额定电压（KV） 40 60 60 120 120 120 200 200 200 300 300
额定电流（mA） 4 2 5 2 3 5 2 3 5 2 5
额定功率（W） 160 120 300 240 360 600 400 600 1000 600 1500
电压测量精度 数显表±（1.0 %读数±0.2KV）
电流测量精度 数显表±（1.0 %读数±2）
波纹系数 ≤0.5％
电压稳定度 随机波动，电源电压变化±10%时≤1％
过载能力 空载电压可超出额定电压10％使用十分钟zui大充电电流为1.5倍额定电流
电源 单相交流50赫兹220伏±10％
工作方式 间断使用
 一次连续时间zui长为30分钟

工作环境 温度：-10～40℃
 相对湿度：室温为25℃时不大于85％（无凝露）
 海拔高度：1500米以下
带电容负荷能力 被试品电容量无限制
 可用1.5倍的额定电流充电
结构特点 环氧玻璃钢电气绝缘倍压筒
 空气绝缘、无泄漏之虑

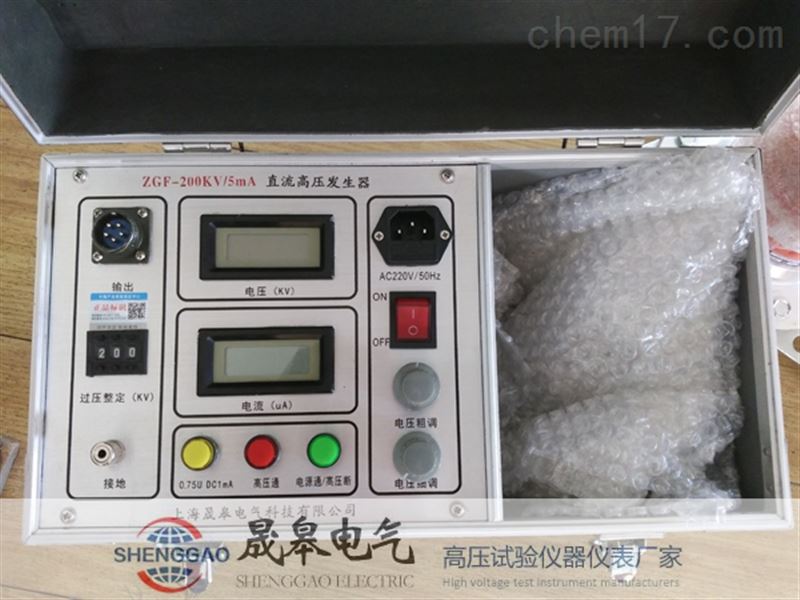

操作箱特点 高精度0.75UDC--1mA单触按钮（精度≤1.0％）氧化锌避雷器试验
 过压保护采用拨码设置，一目了然
 立卧两用型标准机箱,现场更方便
