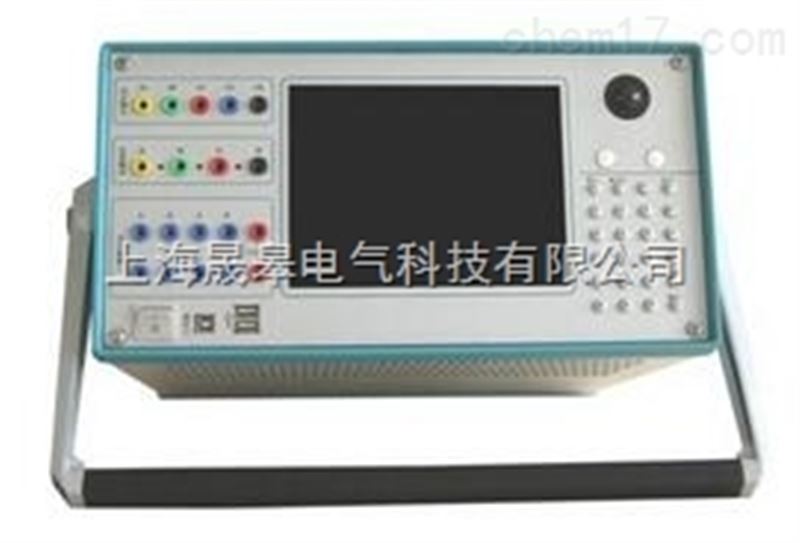

BC-9003微机继电保护测试系统

功能特点

1.BC-9003微机继电保护测试系统电压电流输出灵活组合，具有标准4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。

2.单机操作方便  装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器，内置全中文Windows平台操作软件。开机即可使用，操作方便快捷。

3.双操作方式  除了单机操作外，装置还可以外接笔记本电脑或台式机进行操作，两种方式功能**，真正完整的双操作模式。

4.新型高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

5.高性能主机  输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量技术和精密元器件材料，并进行了化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

6.软件功能强大  可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。

7.BC-9003微机继电保护测试系统具有立直流电源输出  BC-9003型装置设有一路110V 及 220V可调直流电源输出。

8.接口完整  装置面板上有自带键盘和鼠标，能进行单机操作，也可通过键盘和鼠标接口外接键盘和鼠标进行操作；还带有两个USB口和RS232口，可与计算机及其它外部设备通信。

9.的自我保护功能  散热结构设计合理，硬件保护措施可靠，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

10.轻小型高集成单机和一体化结构  采用了大量高科技精心设计的超轻小型结构，使得整机极其小巧轻便。

 技术指标

1.交流电流输出

输出精度   9003：0.2级

相电流输出（有效值）     0～40A

三并电流输出（有效值）   0～120A

相电流长时间允许工作值（有效值） 10A

相电流zui大输出功率               420VA

三并电流zui大输出时zui大输出功率   900VA

三并电流zui大输出时允许工作时间   10s

频率范围（基波）   20～1000Hz

谐波次数           1～20 次

2. 直流电流输出

输出精度   0.5级

电流输出   0～±10A / 每相，0～±30A / 三并

zui大输出负载电压   20V

3.交流电压输出

输出精度   9003：0.2级

相电压输出（有效值）    0～120V

线电压输出（有效值）    0～240V

相电压/线电压输出功率    80VA / 100VA

频率范围（基波） 20～1000Hz

谐波次数         1～20次

4.直流电压输出

输出精度   0.5级

相电压输出幅值   0～±160V

线电压输出幅值   0～±320V

相电压/线电压输出功率   70VA / 140VA

5.  开关量及时间测量
